雙金屬溫度計

發布時間:2025-04-09     瀏覽次數:

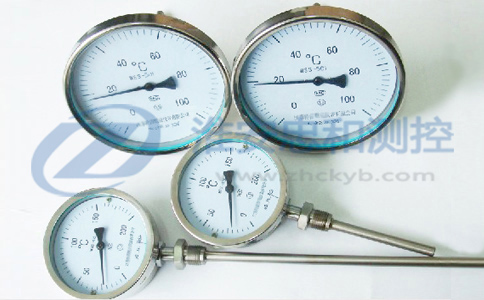

雙金屬溫度計
一、雙金屬溫度計產品簡介:
        WSS系列雙金屬溫度計是一種測量中、低溫度的現場檢測指針式儀表,其檢測溫度范圍在-80~500℃,主要用于直接測量各種生產過程中的液體、蒸汽和氣體介質的溫度。雙金屬溫度計表盤形式有軸向、徑向、135°角型和萬向之分,每種可根據用戶現場安裝于觀察位置選定。而雙金屬溫度計可以根據現場使用環境和控制需要又可以做成電接點雙金屬溫度計、耐震雙金屬溫度計、遠傳雙金屬溫度計防爆電接點雙金屬溫度計等系列產品,由于其具有安裝維護方便、形式多樣等特點被廣泛應用于鋼鐵、冶金、石油、化工、環保、食品、水處理等需要對溫度的測量和控制的場合。
二、雙金屬溫度計工作原理:
        雙金屬溫度計是由繞制成螺旋狀的雙金屬感溫元件構成。當雙金屬片受熱膨脹時,由于雙金屬片主動層與被動層的膨脹系數不同而產生扭轉,使熱能轉變為機械能,帶動指針旋轉,通過指針指示到儀表面板對應的刻度值,便讀出所對應的溫度值,實現顯示被測介質溫度的目的。
三、雙金屬溫度計主要特點:
現場直接顯示溫度,直觀方便;
結構堅固,耐震動,安全可靠,使用壽命長;
品種規格齊全,實現電接點控制,信號遠傳輸出等各類功能,多種結構安裝形式,可滿足不同要求。
四、雙金屬溫度計技術參數:
執行標準:JB/T8803-1998  GB3836-83
標度盤公稱直徑:60,100,150
溫度范圍:-80~40℃;-40~80℃;0~50 0~60℃ 0~80℃ 0~100℃ 0~120℃ ...0~600℃內各量程段;負溫~正溫訂制
精度等級:表盤精度:(1.0),1.5,2.5(表盤60) 輸出精度:PT100 A級;4~20mA 0.5級 0.2級
表盤分格值:1℃   2℃   5℃  10℃
熱響應時間:桿直徑<10mm 熱響應≤40S
環境溫度:-20~60℃
相對濕度:<85%
防護等級:IP55
角度調整誤差:角度調整誤差應不超過其量程的1.0%
回差:雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性:雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
溫度范圍的選擇:雙金屬溫度計作為指針式溫度計,其最大量程范圍的選擇應該為正常工作溫度的1.5~2倍 ,最小量程范圍應該是最大與最小值之和大于50℃
雙金屬溫度計的連接方式:可動外螺紋  可動內螺紋 固定外螺紋 固定內螺紋 活動卡套螺紋 固定法蘭 活動卡套 卡箍式等
雙金屬溫度計的材質:1、表殼材質:鋁合金鐵殼 全不銹鋼
                                    2、傳感器材質:不銹鋼304 316 304襯四氟 鈦等
雙金屬溫度計測量端形式

五、雙金屬溫度計選型:
1、雙金屬溫度計選型型譜
WSS 雙金屬溫度計
表盤功能    空白為不帶功能要求
X 帶電接點控制功能
N 耐震功能
XN 耐震電接點控制可能
遠傳功能 P 帶PT100熱電阻輸出信號(P2為雙路輸出)
B 帶4~20mA輸出信號(BM2為帶數碼管顯示、BM3為帶液晶顯示)
RS 帶RS485通訊
H 帶HART協議(YH為帶液晶顯示)
表盤直徑 -3 Φ60(無XN選擇項)
-4 Φ100
-5 Φ150(無X、XN功能選擇)
表盤形式 0 軸向(直型-表盤與保護管成90°)
1 徑向(角型-表盤與保護管平行)
2 135°向(鈍角型僅限表盤100mm)
8 萬向(可調角型-表頭可在90°內轉動)
安裝固定形式 0 無固定裝置
1 可動外螺紋
2 可動內螺紋
3 固定螺紋
4 固定法蘭
5 卡套螺紋
6 卡套法蘭
7 衛生型卡箍連接
溫度范圍(℃) - -80~40;-40~80;0~600℃等內各量程段
桿直徑(mm)   空白 常規直徑φ10 可不標
φ6 測量傳感器桿直徑φ6(遠傳不適用)
φ8 測量傳感器桿直徑φ8(遠傳不適用)
/T 特殊要求
插深長度(mm) L 連接方式以下的桿長度
安裝固定形式的尺寸 / M27*2 M20*1.5 G3/4 G1/2 DN25等
桿材質 - 可不標注 常規材質304
F 316L
F4 304襯四氟
T 其它材質
保護形式 - 普通型
W 防水型
F 防腐型
  B 隔爆型
備注:
選型須知:請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度、功能要求。選型舉例:雙金屬溫度計,測量乙醇,表盤直徑Φ100,萬向型 測溫范圍0~100℃,1.5級,可動外螺紋M27×2,桿長度150mm 管道有震動帶耐震功能 帶遠傳信號4~20mA輸出  WSSNB-481B/0~100℃/L150/M27×2/1.5級
2、選擇雙金屬溫度計需要知道以下參數:
1)雙金屬溫度計的表盤直徑是多少?
2)表盤與測溫桿的位置關系:是徑向、軸向還是萬向的?
3)雙金屬溫度計要求的測溫范圍是多少?
4)雙金屬溫度計的連接方式是什么?尺寸是多少?
5)雙金屬溫度計測溫桿長度是多少?
6)雙金屬溫度計的測溫桿直徑要求是多少?一般是10mm 8mm 6mm(常規是10mm)
7)雙金屬溫度計的材質要求(包含表殼材質、測溫桿材質、連接螺紋材質)
8)雙金屬溫度計的功能要求(是否需要耐震型、電接點控制開關型、遠傳信號型等等)
六、雙金屬溫度計參考測溫范圍:
測量范圍℃
適用范圍

工業、商業
實驗室、小型
-80~+40
-40~+80
-40~100
0~50
0~100
0~150
0~200
0~300
0~400
0~500
0~600















七、雙金屬溫度計正常工作天氣條件:
工作場所
溫度℃
相對濕度%
掩蔽場所
-25~+55
5~100
戶外場所
-40~+85
5~100
八、雙金屬溫度計結構形式及尺寸:

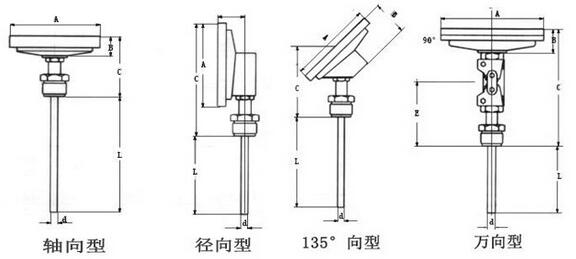

雙金屬溫度計安裝形式圖示
形式
A
B
C
E
L
d
軸向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
訂制
Φ6
Φ8
Φ10
訂制
105
23
73
-
155
23
73
-
徑向型
65
50
110
34
105
50
110
34
105
50
110
34
135°向型
105
23
85
-
155
23
85
-
萬向型
105
23
178
120
155
23
178
120
九、雙金屬溫度計安裝固定形式尺寸:
1、可動外螺紋管接頭

M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30









2、可動內螺紋接頭

M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30
3、固定螺紋管接頭

M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30
4、卡套螺紋接頭

M
H
SW
d
M12×1.5
15
19
Φ6
M16×1.5
15
22
Φ8
M20×1.5
16
24
Φ10

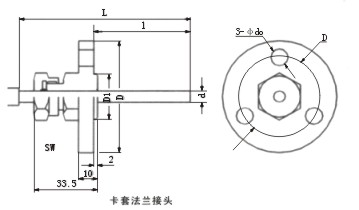

5、卡套法蘭接頭

D
D0
D1
SW
d0
d
Φ60
Φ42
Φ24
Φ22
Φ9
Φ8 Φ10

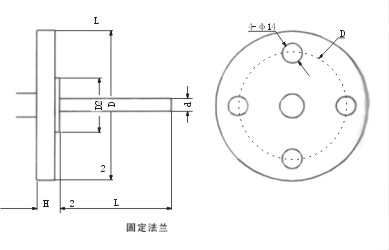

6、固定法蘭

D
D1
D2
H
d0
d
Φ105
Φ75
Φ55
Φ16
Φ14
Φ8
Φ10



v備注:可提供ANSI、JB、HG等標準法蘭。

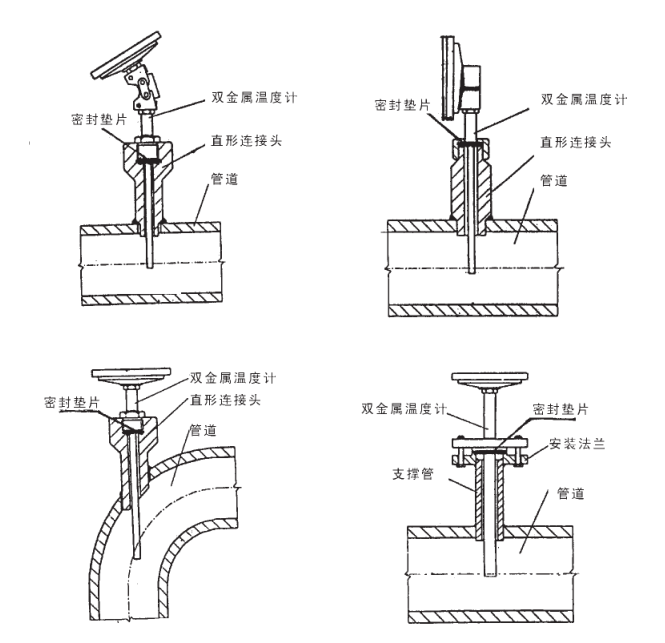

十、雙金屬溫度計安裝方式:

十一、雙金屬溫度計
型號及規格介紹:

1、軸向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格

安裝固定形式
D
L
WSS-330
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-440
Φ100
WSS-500
Φ150
WSS-301
Φ60
可動外螺紋
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可動內螺紋
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺紋
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法蘭
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺紋
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
WSS-406
Φ100
卡套法蘭
WSS-506
Φ150
2、徑向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-310
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可動外螺紋
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可動內螺紋
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺紋
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法蘭
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺紋
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
WSS-416
Φ100
卡套法蘭
WSS-516
Φ150
3、135°型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-420
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-520
Φ150
WSS-421
Φ100
可動外螺紋
WSS-521
Φ150
WSS-422
Φ100
可動內螺紋
WSS-522
Φ150
WSS-423
Φ100
固定螺紋
WSS-523
Φ150
WSS-424
Φ100
固定法蘭
WSS-524
Φ150
WSS-425
Φ100
卡套螺紋
WSS-525
Φ150
WSS-426
Φ100
卡套法蘭
WSS-526
Φ150
4、萬向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-480
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-580
Φ150
WSS-481
Φ100
可動外螺紋
WSS-581
Φ150
WSS-482
Φ100
可動內螺紋
WSS-582
Φ150
WSS-483
Φ100
固定螺紋
WSS-583
Φ150
WSS-484
Φ100
固定法蘭
WSS-584
Φ150
WSS-485
Φ100
卡套螺紋
WSS-585
Φ150
WSS-486
Φ100
卡套法蘭
WSS-586
Φ150

















雙金屬溫度計根據功能分:現場指針指示雙金屬溫度計、電接點雙金屬溫度計、防爆電接點雙金屬溫度計耐震電接點雙金屬溫度計、耐震雙金屬溫度計、遠傳雙金屬溫度計、數顯雙金屬溫度計。
