基于K型熱電偶的電廠爐溫監測系統設計

發布時間:2021-05-27     瀏覽次數:
  溫度測量是一門應用極其廣泛的技術,無論是能源動力工程中,還是大規模集成電路、生物技術、航天科技等新興技術領域中,或者是與我們?nèi)粘I钕嚓P(guān)的領域中,發揮著非常重要的作用。
  中國是世界上最大的煤炭生產國和消費國。大部分的發電廠鍋爐、工業鍋爐是以煤炭作為主要燃料的,然而傳統的燒煤方式比較落后,許多鍋爐都采用老式的控制方式,這樣就造成了控制加煤炭量的不準確,造成煤炭的浪費,還會造成嚴重的空氣污染,因此研究鍋爐溫度的監測與控制,具有非常重要的現實意義。
1系統總體設計方案
  電廠爐溫監測系統以STC89C52單片機作為系統總控制器,,使用K型熱電偶作為溫度傳感器,運用1602液晶顯示屏顯示,整個系統力求結構簡單功能完善。

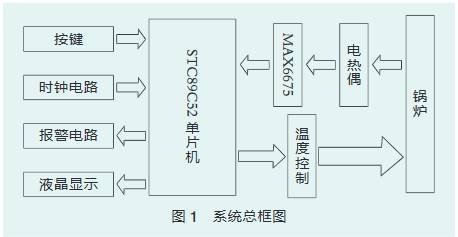

  該系統首先運用傳感器-K型熱電偶把物理信號變成電信號,然后把電信號送入具有信號放大、A/D轉換、冷端補償功能的MAX6675芯片中,芯片再把經過處理的信號變成16位數字量傳送到單片機的I/O口中進行顯示,完成系統的顯示工作。系統的控制工作也是由單片機控制,如果鍋爐內溫度低于設定溫度,單片機就會輸出低電平,經過三極管驅動繼電器閉合實現電阻絲對鍋爐加熱,從而實現對鍋爐溫度的控制。圖1為該系統的總框圖。

2系統硬件組成
  熱電偶溫度監測系統主要由4個部分組成,分別是:信號采集模塊、MAX6675模數轉換模塊、單片機控制及外圍電路、液晶顯示部分。
2.1熱電偶工作原理
  熱電偶是一種感溫元件,它把溫度信號轉換成熱電動勢信號,通過電氣儀表轉換成被測介質的溫度。熱電偶測溫的基本原理是2種不同成分的均質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過,此時兩端之間就存在熱電動勢,這就是所謂的塞貝克效應。2種不同成分的均質導體為熱電極,溫度較高的一端為工作端,溫度較低的一端為自由端,自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系,制成熱電偶分度表;分度表是自由端溫度在0C時的條件下得到不同的熱電偶具有不同的分度表。在熱電偶回路中接入第3種金屬材料時,只要該材料2個接點的溫度相同,熱電偶所產生的熱電動勢將保持不變,即不受第3種金屬接入回路中的影響。因此,在熱電偶測溫時,,可接入測量?jī)x表,測得熱電動勢后,即可知道被測介質的溫度。
2.2熱電偶冷端補償方案確定
  熱電偶測量端為熱端,通過導線與測量電路連接的端稱為熱端,熱電偶在測量溫度時要求熱電偶的冷端溫度保持不變,其測出來的熱電動勢才會準確,杯會影響測量效果,所以要對熱電偶的冷端進行溫度補償。
  冷端補償?shù)姆椒ㄓ蟹至⒃骷涠搜a(bǔ)償方案和集成電路溫度補償方案。案-的分立元器件冷端補償方案,溫度補償器件體積大,使用不方便。方案二采用熱電偶冷端補償專用芯片MAX6675,MAX6675溫度轉換芯片具有冷端溫度補償以及對溫度進行數字化測量2種主要功能,利用內置溫度敏感二極管將環境溫度轉換成補償電壓,然后通過模數轉換把補償后的熱電動勢轉換為代表溫度的數字量,然后直接從串行接口輸出測量結果。由于第2種方案實現簡單,芯片體積小,測量準確,所以本系.統采用第2種方案進行熱電偶的冷端補償。
2.3MAX6675信號處理電路與單片機的接口實現

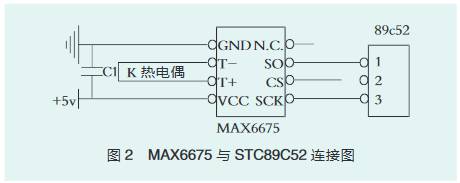

  MAX6675采用標準的SPI串行外設總線與單片機接口,因此它只能作為從設備即串行接口芯片。SPI總線系統是一種同步串行外設接口,它可以使單片機與各種外圍設備以串行方式進行通信以交換數據。串行外部時鐘由p3.5提供,它是單片機的串行輸出口TXD,對應于SCK的串行時鐘輸入,片選信號由p3.6提供,對應于CS,最后由SO口讀取測量結果。圖2為MAX6675與STC89C52連接圖。

2.4報警電路

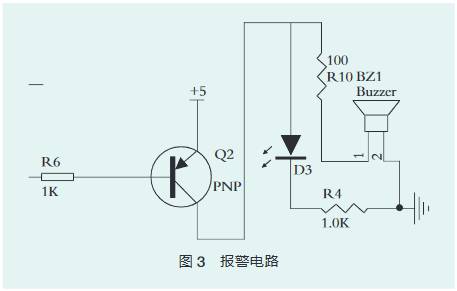

  圖3為系統的報警電路圖。

  在單片機應用系統中,一般的工作狀態可以通過指燈或者數碼顯示來指示,供操作人員參考,了解系統的工作狀態,但是對于某些緊急狀態,比如系統檢測到的錯誤狀態等,為了使操作人員不忽視系統出現的錯誤,及時采取措施,還需要某些更容易弓|起別人注意的信號。通常有3種方法來提示別人系統出現了錯誤。第一種是閃光警示,可以提醒人們注意;第二種是鳴音報警,發出特定的聲響,作用于人的聽覺器官,易于引起別人的察覺;第三種是語音報警,它不僅能在系統出現錯誤時發出語音警報,而且還會提示出系統發生錯誤的類型。
  該系統采用的是蜂鳴器報警,蜂鳴器是一種一體化結構的電子訊響器,采用直流電壓供電,作發生器件,廣泛應用于電子產品中。在單片機的開發應用中,蜂鳴器大多用來提示或者報警,比如按鍵按下、開始工作、工作結束故障發生等。常見的蜂鳴器有2個端子,較長的是正極,較短的是負極。蜂鳴器的工作電流一般比較大,但單片機的I/O口無法直接驅動,需要利用放大電路來驅動,一般使用三極管放大電流。在本系統中如果單片機P2.0口輸出低電平時,三極管導通,發射極的5V電壓就會驅動發光二極管和蜂鳴器工作。本系統采用的報警方式為一旦系統達到報警要求,發光二極管閃亮,蜂鳴器鳴叫報敬。
3結束語
  本系統選用STC89C52單片機為核心控制器,以K型熱電偶為傳感器進行信號采集,以MAX6675芯片進行采集信號的處理包括信號放大,模擬信號到數字信號的轉換,以及冷端補償功能,采集到的信號直接送給單片機.進行溫度的顯示,并由單片機控制選擇是否報警。加熱部分由單片機控制繼電器的通斷,從而控制電路是否給鍋爐加熱,當單片機輸出高電平,繼電器導通,加熱器工作給鍋爐加熱。此項研究的主要結果是顯示被測量鍋爐的溫度,并且計算出系統的平衡熱量。
