雷達物位計

一、雷達物位計產品簡介
      ZHD800系列雷達物位計是采用雷達式物位測量技術，采用微波脈沖測量原理，最大測量距離可達35米，可用于對存儲罐、中間緩沖罐及過程容器中的物料的物位測量，并輸出線性的4~20mA模擬信號。
二、雷達物位計測量原理
      ZHD800系列雷達物位計是將發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。ZHD800系列雷達物位計即使在工況比較復雜，存在虛假回波的情況下，用微處理技術和調試軟件也可以準確的分析出物位的回波。

圖中：E-雷達物位計安裝法蘭接口以下高度    F-液位量程 D-距物位表面的距離 L-物料的物位 l-雷達物位計安裝距管壁的距離
三、雷達物位計技術參數
測量介質：液體、漿料、固體
工作頻率：6.8GHz  高頻26GHz  80GHZ
測量范圍：0~20M(可以擴展到35M)
重復性 ：±3mm
分辨率 ：1mm
采樣 ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
輸出信號：4~20mA
供電電源：24V DC(+/-10%)，波紋電壓：1Vpp
精度 ：<0.1%
通訊接口：HART通訊協議
波 束 角： 24°ZHD801, ZHD802
                 18°ZHD803 帶DN150法蘭
                 14°ZHD803 帶DN200法蘭
                 12°ZHD803 帶DN250法蘭
過程連接：ZHD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，：
                  ZHD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
                  ZHD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250
天線材質：ZHD801、ZHD802為PP/PTFE
                  ZHD803 為316L不銹鋼
環境溫度：-40℃~+80℃
工作溫度：-40~250℃
容器壓力（表壓）：-1~40bar
防爆認證 ：ExiaIICT6
外殼保護等級：IP68
兩線制接線 供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5~9mm）
四、雷達物位計特點
1、采用非接觸式結構測量
2、可以測量所有介電常數＞1.8的介質
3、不受噪音、蒸汽、粉塵、真空等工況影響
4、不受介質的密度、粘稠度和溫度變化的影響
5、采用兩線制回路供電技術，供電電壓與輸出信號通過一根兩芯屏蔽電纜傳輸。
五、雷達物位計產品介紹

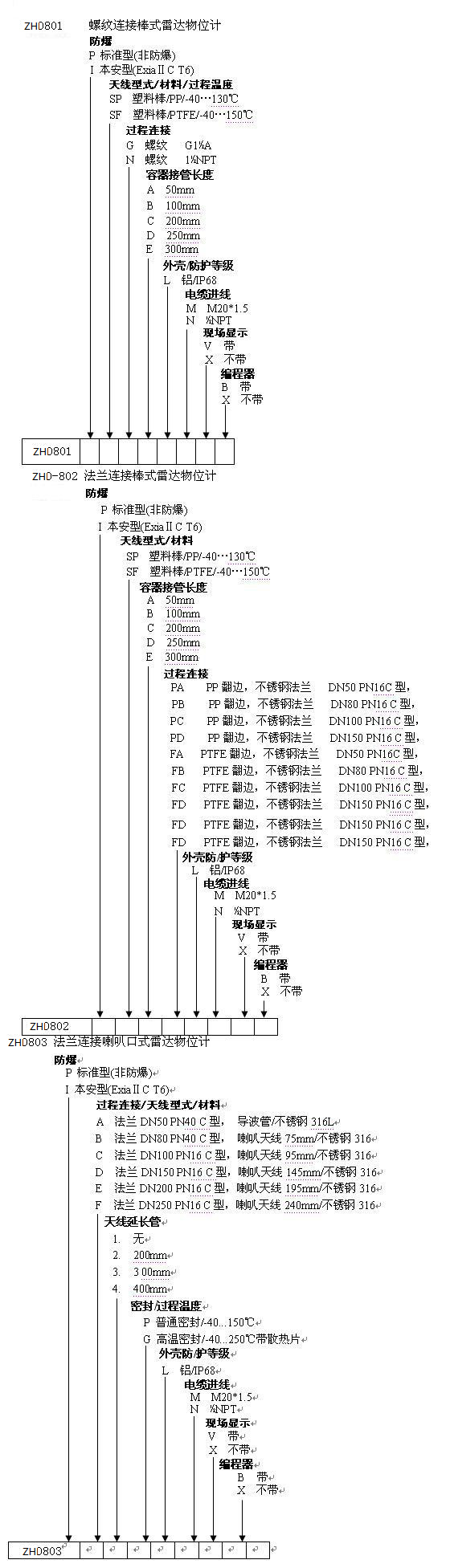

六、雷達物位計產品選型

七、雷達物位計安裝說明

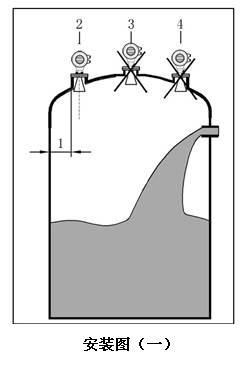

（一）安裝位置（圖一）

1.推薦距離（1）墻至安裝短管的外壁：
2.離罐壁為罐直徑1/6處，最小距離為200mm。
3.不能安裝在入料口的上方（4）。
4.不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
5.如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

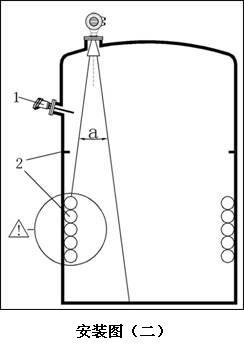

（二）罐內安裝（安裝圖二）

1.在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
2.對稱裝置（2），如真空環，加熱線圈，擋板等等。
3.如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
最佳安裝選擇
1.天線尺寸：天線越大，波束角越小，干擾回波將越弱。
2.天線調整：將天線調整到最佳測量位置。
3.導波管：導波管用來避免干擾回波。

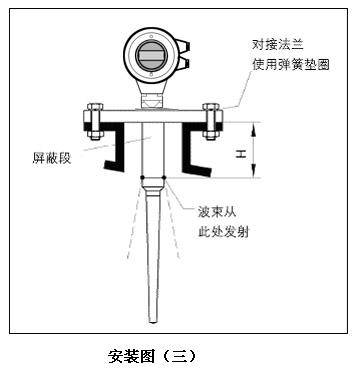

（三）罐內安裝(ZHD801、ZHD802 安裝圖三）

標準安裝
1.雷達天線不可向罐壁傾斜。
2.為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。
3.桿式天線必須伸出安裝短管。
4.垂直放置桿式天線，不要讓雷達束指向罐壁。

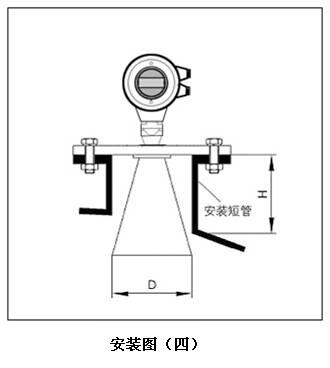

（四）罐內安裝（ZHD803 安裝圖四）
標準安裝
1.雷達天線不可向罐壁傾斜。
2.喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
3.喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

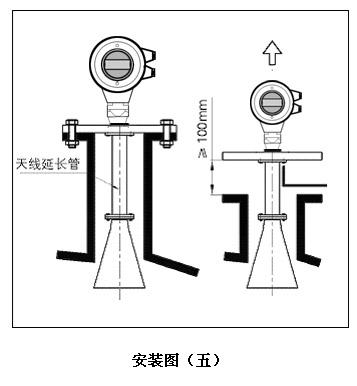

（五）安裝短管較長時使用天線延伸管 （安裝圖五）

1.當喇叭長度小于安裝短管長度時，應使用天線延伸管。
2.如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
（六）導波管內安裝

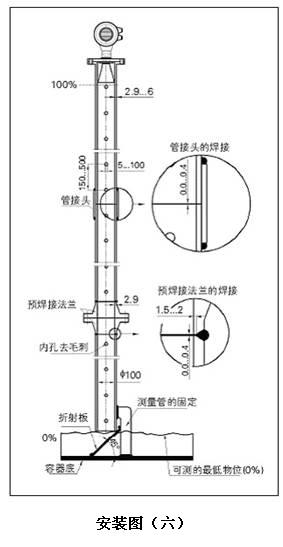

1.雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
2.測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管?？梢酝ㄟ^預先焊接的法蘭盤或焊接頭延長測量管。
必須注意：
1.焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。
