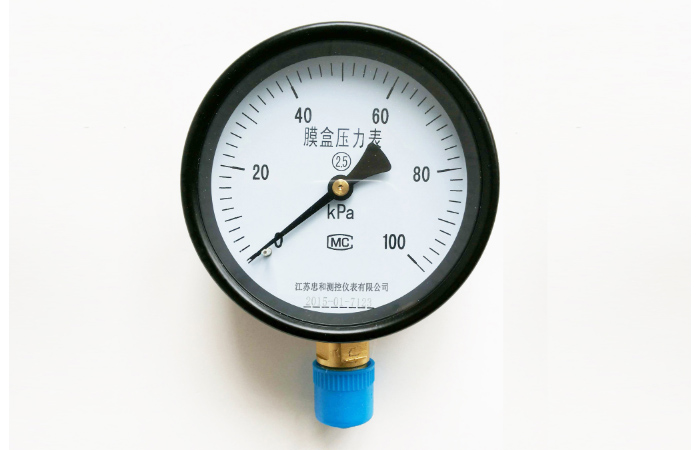

膜盒壓力表

發布時間：2025-02-28     瀏覽次數：

       YE系列膜盒壓力表采用膜盒作為測量微小壓力的敏感元件，膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。
膜盒壓力表結構原理
        YE系列膜盒壓力表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

膜盒壓力表規格型號及標準膜盒壓力表量程段選擇：



型號

精度等級

測量范圍 pa

結構特點

接頭螺紋

YE-60
YE-75
YE-100
YE-150

YE-60Z
YE-75Z
YE-100Z
YE-150Z

2.5

圓盤膜盒壓力表適用量程(除特殊訂制）：
正壓 1000 1600 2500
4000 6000
10000 16000 25000
40000 60000
負壓等同正壓
正負壓
-500~+500 -800~+800
-1200~+1200 -2000~+2000
-3000~+3000 -5000~+5000
-8000~+8000  -12000~+12000
-20000~+20000 -30000~+30000


矩形膜盒壓力表用量程：
正壓 0~160 250 400
600 1000 1600 2500
4000 6000
10000 16000 25000
40000 60000
負壓 -160-0 等同正壓
正負壓 -80~+80 -120~+120
-200~+200 -300~+-300
-500~+500 -800~+800
-1200~+1200 -2000~+2000
-3000~+3000 -5000~+5000
-8000~+8000  -12000~+12000
-20000~+20000 -30000~+30000

徑向
軸向
M14*1.5
M20×1.5
或者訂制
YE-100ZT
YE-150ZT

軸向帶前邊
M20×1.5
或者訂制

YEJ-101
YEJ-121

矩形
外形尺寸
80×160×200mm
80×160×200mm

膜盒壓力表選擇參數要求：
1、測量介質名稱及特性
2、膜盒壓力表表盤的選擇：60mm 75mm 100mm 150mm
3、膜盒壓力表壓力量程的選擇：圓盤表盤一般0~1000Pa以上（±500Pa或者-1000Pa~0）；表盤60mm量程為4KPa以上
4、膜盒壓力表材質的選擇：普通銅合金元件及接頭；不銹鋼304；元件與接頭材質316
5、膜盒壓力表螺紋尺寸
6、膜盒壓力表表盤與連接位置選擇：徑向；軸向無邊；軸向帶邊
7、電接點膜盒壓力表觸點容量：380V30VA（常規） ； 380V10VA ；24V
     電接點膜盒壓力表表盤直徑φ150mm；型號：YEX-150,YEX-150B；量程：0~16KPa~60KPa
8、耐震膜盒壓力表表盤直徑：φ100 φ150；型號：YEN-100,YEN-150,YEN-100B,YEN-150B；量程：0~6KPa~60KPa
膜盒壓力表產品分類：
膜盒壓力表根據使用用途的不同分為：普通膜盒壓力表、不銹鋼膜盒壓力表、矩形膜盒壓力表、電接點膜盒壓力表、防爆電接點膜盒壓力表、耐震膜盒壓力表、隔膜膜盒壓力表等
