S型熱電偶用新型廉價補償導線合金絲的研究

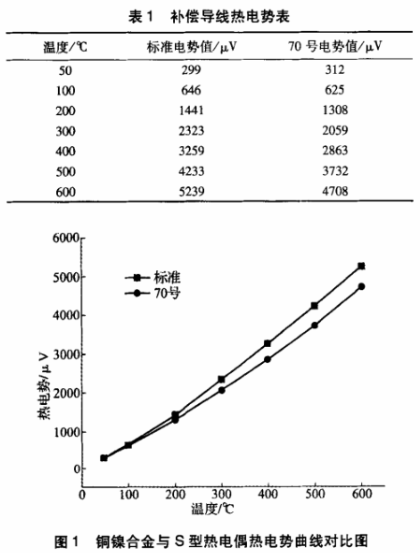

　　測溫用熱電偶大多使用貴重金屬，熱電偶需要與測量儀表相連，連接線使用補償導線，補償導線用材料-般為較廉價的金屬，價格比熱電偶材料低得多,補償導線產生的熱電勢必須與熱電偶材料相匹配才能保證測溫精度，但目前使用的銅鎳合金補償導線其熱電勢與溫度沒有很好的線性關系。100℃熱電勢合格而200%卻偏低于允許偏差。而當200℃熱電勢合格時100℃的熱電勢則又高出了允許偏差。其熱電勢見表1,曲線如圖1所示。

　　從表1和圖1中不難看出，銅鎳合金的熱電勢值，在50℃時高出標準13μV，100℃時則低于標準21μV,而在200℃時則低于標準133μV,遠遠超出了標準的允差范圍，為不合格。多年來，沒有一家生產廠對此做任何調整。最終導致在測量過程中，測量精度上不去，目前只能分段使用。.
　　為了提高測量溫度范圍和測量精度，根據多年的經驗，廉價金屬錳、混合稀土金屬和非金屬硅，在銅鎳合金中均有調整其熱電勢的功用。
　　首先我們通過鎳含量的變化，影響銅鎳合金熱電勢的變化趨勢進行研究。

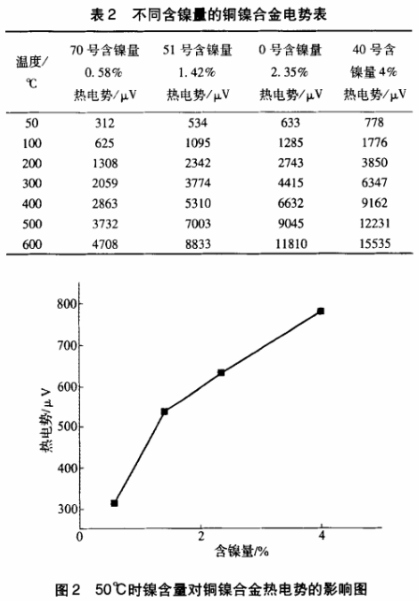

　　我們分別對含鎳量為0.58%、1.42%、2.35%和4%的銅鎳合金進行了50℃、100℃、200℃、300℃、400℃、500℃、600℃熱電勢測量其數據如表2。

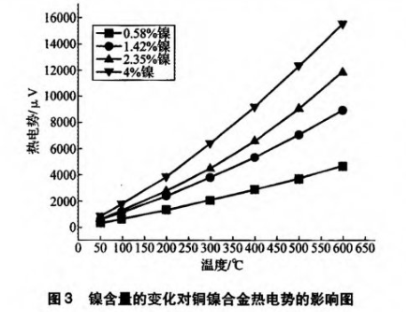

　　從表2的測試數據和圖2、圖3中不難看出，在銅鎳合金中，隨著含鎳量的升高其熱電勢也不斷升高。但并不是直線關系，這就需要我們通過加入其它合金元素，來調整其熱電勢曲線的走勢，使其與標準的熱電勢曲線相一致。
　　為此我們?cè)谠?strong>S型熱電偶用補償導線合金絲的基礎上，開始調整成分。首先，我們?cè)阢~鎳合金中加人硅并對其調整。
(1)鑄態組織分析

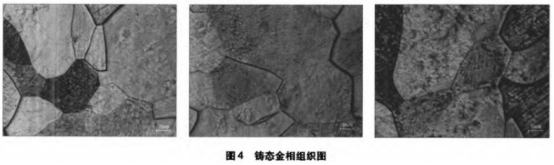

　　我們選取了其中的三個樣品做了鑄態組織分析。由圖4發現鑄態組織晶粒粗大。由于鑄錠模的散熱性能不好，爐體內溫度太高，導致鑄態組織冷卻速度慢，晶粒大部分都大于180μm。由于銅與鎳在元素周期表中相鄰，原子半徑差很小，且同為面心立方結構，是典型的彼此無限固溶體。故銅鎳二元合金無論含鎳多少，都均為單一的a相組織。且由圖4發現組織內存在晶內偏析現象，鎳含量成分越多，晶內偏析越嚴重。在鑄造時，由于存在過冷，熔體進行不平衡結晶。當合金結晶范圍較寬，溶質原子在熔體中的擴散速度小于晶體生長速度時，先結晶晶體(即--次晶軸)含高熔點的成分多，后結晶晶體含低熔點的成分較多，結晶后形成從晶粒或枝晶邊緣到晶內化學成分的不均勻，故產生了晶內偏析的現象。這也是造成整棵鑄錠拉拔成絲材后，熱電勢不均勻現象的主要原因。


(2)加工態組織分析

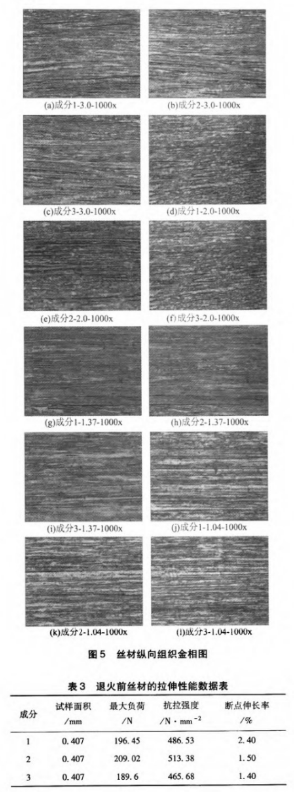

　　圖5為加工態部分道次的縱向金相組織圖。由圖5可見，通過冷加工晶粒變形拉長，晶內有滑移帶出現;隨著絲材拉拔道次的增加，這種拉長更為嚴重，滑移帶越來越密集且方向性也越來越明顯，最后變?yōu)槊芗睦w維狀組織。但由于各組鎳含量成分差異較小，各組成分加工后組織并未發現明顯差異。
(3)退火前后金相組織分析

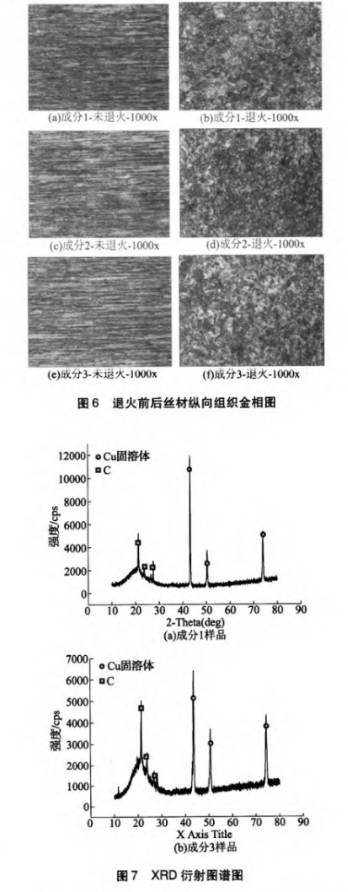

　　本實驗在將合金拉拔到0.72mm道次后，對成品絲材進行了在線退火處理，并比較退火前后金相組織的變化，圖6為各成分0.72mm絲材退火前后縱截面的組織圖。
　　分析:在相同的退火時間下，不同的退火溫度,其再結晶的程度也不-樣，為控制晶粒的大小，在再結晶退火工藝的制定時，退火溫度是首要考慮的因素。由圖6可以看出，再結晶的晶粒細大小尚屬均勻，但由于結晶溫度不是很高，所以晶粒并未出現明顯長大。
　　由圖6看出，成分3退火前的絲材組織與前兩組成分的組織相比金相的帶狀組織較寬均較為粗大，退火后成分3組織的再結晶晶粒比前兩組晶粒稍大。
(4)XRD分析
　　本實驗對成分1和成分3進行了X射線衍射分析，其X射線衍射圖譜如圖7。
　　由圖7以及圖譜的相關數據表看出，兩組成分的組成相基本相同，材料的物相組成為單相銅固溶體,左端3個峰為碳。由于合金熔煉采用了石墨坩堝和石墨塞棒，故有少部分C元素熔于合金中。
(5)力學性能




　　退火前絲材的抗拉強度在鎳含量為0.8%時達到最大，而三組材料的斷點伸長率普遍很低，材料經過冷拉后，產生了塑性變形，這使材料的組織形貌和微觀結構均發生了改變，材料經屈服后欲繼續變形則會增加應力，導致加工硬化，最終表現為強度的顯著提高和塑性的明顯下降。

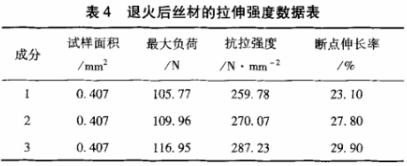

　　退火后絲材的抗拉強度及斷點伸長率都隨合金中.鎳含量的增加而稍有增加，說明退火后鎳含量為0.9%的絲材拉伸性能最佳。將圖5與圖6比對后發現，各組分合金退火后的抗拉強度有顯著下降，同時材料的斷點伸長率也有顯著增加。這是由于在退火溫度下相當于激活了高能量的冷變形金屬，使點陣缺陷減少或重新排列成低能狀態，導致冷變形組織產生回復和再結晶，從而去除了晶體的殘余應力，使材料的拉伸強度基本恢復到退火前的水平。由以上結果表明合金絲的伸長率較國家標準CB4990--2010《熱電偶用補償導線合金絲》的要求相比基本符合。
(6)熱電勢分析

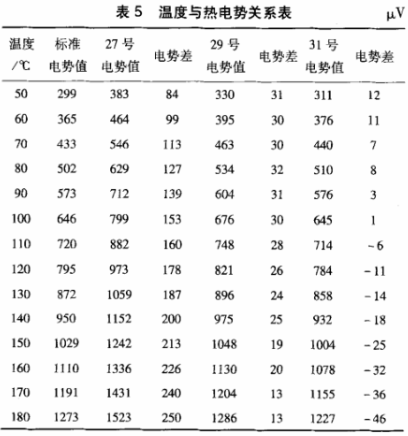

　　S型熱電偶溫度與熱電勢的關系曲線，同新材料溫度與熱電勢的關系曲線的對比。其溫度與熱電勢見表5。

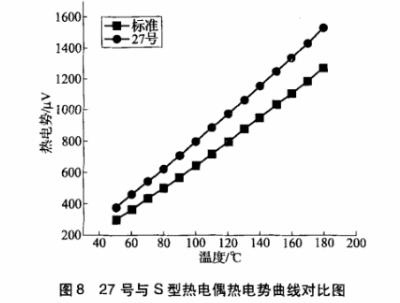

　　由圖8(表5之27號)可以看出，當銅鎳合金中加入硅后，其熱電勢走勢已接近標準。但比標準值偏高，均在標準值之上，尚需降低鎳含量,同時提高硅含量，來實現兩條曲線的一致性。

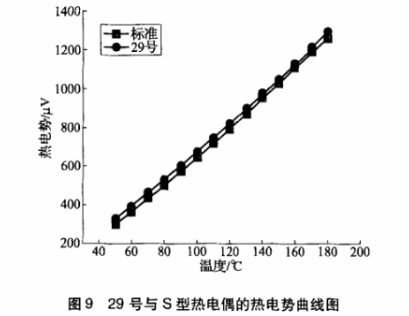

　　下面準備在硅含量不變的情況下對鎳含量進行調整。調整后的數據如表5的29號，同時繪出圖9。

　　在圖9中已經基本表現出了硅在銅鎳合金中所起的作用，也就是說硅在0~200℃范圍內，將銅鎳合金的熱電勢曲線，調整到與S型熱電偶的熱電勢曲線完全一致是可能的。
　　為了使銅鎳合金的熱電勢曲線，更進一步與S型熱電偶的熱電勢曲線接近或重合，我們又做了如下的調整。在硅不變的前提下，對鎳進行了調整，由此我們又做了31號，測試數據見表5中的31號。

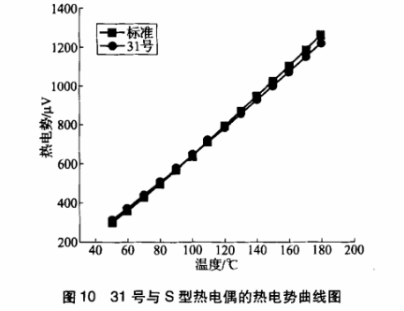

　　在圖10中，我們看到了經調整后的銅鎳合金的熱電勢曲線，與S型熱電偶標準的熱電勢曲線兩條曲線更趨于重合。從表5的31號的電勢差中不難看出,熱電勢從50~180℃的范圍內，其熱電勢均在標準要求范圍內，而在100℃時的熱電勢值與標準僅差lμV,滿足了標準和用戶要求。

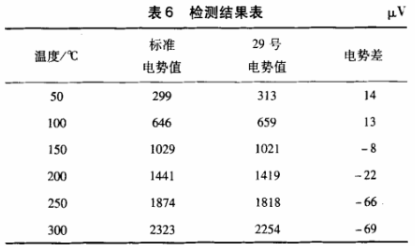

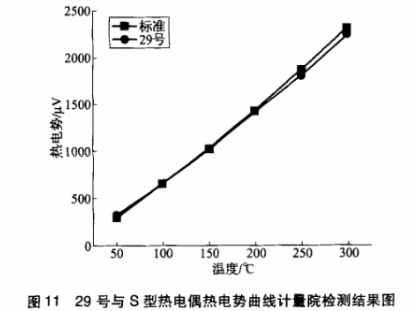

　　為證實我們的檢測結果的正確性，我們將29號樣品送天津市計量監督檢測科學研究院檢測，其結果見表6。

　　計量院的檢測結果，與自測的結果有些偏差，但從兩測試結果來看，并未影響該材料的主導性能。

　　通過表5、表6中的29、31號的與標電勢差以及
　　圖8、圖9、圖10,充分說明了我們通過調整成分，在銅鎳合金中用廉價金屬調整熱電勢是可行的。其成分容易控制性能可達到要求。最終達到了S型熱電偶用補償導線的熱電勢值，在0~300C范圍內，與S型熱電偶的熱電勢值趨于-致的目的。
綜上所述，可得出以下結論:
(1)在銅鎳合金中，隨著鎳含量的提高，其熱電勢的變化在逐漸的加劇，特別是溫度到300C以上時，其熱電勢開始.上翹。
(2)銅鎳硅合金中，材料的物相組成為單相銅固溶體。
(3)在銅鎳合金中，加人非金屬硅，在0一300℃范圍內，同樣可使銅鎳合金的熱電勢曲線，與s型熱電偶的熱電勢曲線相一致。
