無冷卻高溫?zé)犭娕荚O(shè)計及應用
發布時間：2020-05-13
瀏覽次數：
摘要:為了滿足某型核心機高溫測量需求，基于多種耐高溫材料研制了1種無冷卻
高溫?zé)犭娕?/strong>。在國內首次將承力殼體和滯止室采用一體化設計,完成高溫?zé)犭娕嫉慕Y(jié)構強度計算。通過對熱電偶速度、輻射和導熱誤差分析,使熱電偶測量精度滿足設計要求。將無冷卻高溫?zé)犭娕紤?yīng)用于某型核心機試驗中,結果表明:該熱電偶在高溫燃?xì)庵薪Y(jié)構可靠,測量數據能夠真實反映高溫燃?xì)鉁囟鹊淖兓?guī)律。
0引言
航空發動機和燃?xì)廨啓C(jī)的研制離不開地面試驗。在發動機試驗中,往往要求測量主燃燒室出口、加力燃燒室等高溫測試截面的燃?xì)鉁囟取８邷夭考煽康臏y量數據是進行發動機部件設計、改進和選材的重要依據。因此,為保證發動機高溫部件溫度測量的精度，高溫?zé)犭娕嫉难兄坪蜏y試精度控制一直是發動機高溫燃?xì)鉁y試技術研究領域的重要方向-3。目前，國內外對發動機高溫燃?xì)饬鞯臏y量主要采用接觸式測量法,即測點直接置于高溫燃?xì)鈿饬髦?將感受到的溫度以電壓或能量信號傳輸?shù)綌?shù)據采集系統的輸人端,該方法簡單、可靠、受環境影響較小、精度較高。
常規高溫?zé)犭娕夹枰ㄟ^氣冷或水冷的方式對測試受感部殼體進行冷卻,才能保證熱電偶的正常工作。但是在發動機試驗中冷卻介質的流量無法正確控制，致使熱電偶?xì)んw冷卻效果不佳，熱電偶使用壽命十分有限。高溫冷卻式熱電偶由于殼體冷卻介質直接冷卻導致燃?xì)鉁囟扰c熱電偶?xì)んw之間存在明顯的溫度差,給熱電偶測量結果帶來較大的傳熱誤差6-81。另外，由于熱電偶結構較復雜，要冷卻其承力殼體對試驗臺架冷卻設備要求較高。基于陶瓷承力設計了1種用于校準的無冷卻單點高溫?zé)犭娕?但是.這種結構僅限用于試驗室校準使用,無法真正用于航空發動機工程試驗。
某型核心機加溫加壓試驗噴管進口燃?xì)鉁囟雀哌_(dá)1400℃左右，針對該型發動機試驗測試需求,本文采用高強度和耐高溫的承力材料研制了1種無冷卻高溫?zé)犭娕?消除常規冷卻式熱電偶中冷卻介質對溫度測量結果的影響，并將其成功應用于發動機臺架試驗，,獲得了良好的工程使用效果。
1無冷卻高溫?zé)犭娕挤桨冈O(shè)計
1.1無冷卻高溫?zé)犭娕技夹g(shù)方案

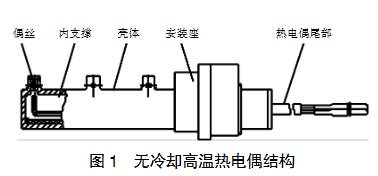

鉭鎢合金是目前惟--能夠在1400℃以上具有較高強度的功能性材料，但其在高溫環境下極易氧化,為保證其高溫力學性能,在零件表面涂覆抗氧化涂層。本文設計熱電偶主承力件殼體采用鉭鎢合金,偶絲為S型,經過標定滿足I級精度。殼體內部支撐采用自行研制的高溫氧化鋁增韌陶瓷。無冷卻熱電偶整體技術方案如圖1所示。
1.2承力殼體結構設計及試驗

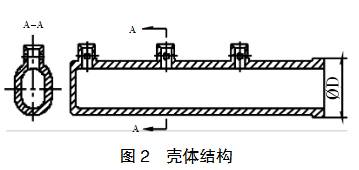

由于高溫?zé)犭娕汲辛んw采用的鉭鎢合金受高溫極易氧化,零件在機械加工完成后在所有表面涂覆抗氧化涂層,因此殼體表面無法焊接,高溫?zé)犭娕妓?必需的測點滯止室與承力殼體采用一體化加工成型,滯止室在殼體上沿發動機徑向布置,相互獨立，高溫?zé)犭娕汲辛んw結構如圖2所示。為了防止熱沖擊導致殼體表面的抗氧化涂層開裂，消除零件尖邊應力，在結構轉接處均進行倒圓處理。
由于鉭鎢合金首次應用于航空發動機高溫燃?xì)鉁y試，為保證熱電偶承力殼體以及抗氧化涂層高溫?zé)崃W(xué)性能滿足熱電偶設計要求,對殼體材料進行以下性能試驗。
(1)基體材料高溫強度試驗。為驗證鉭鎢合金的

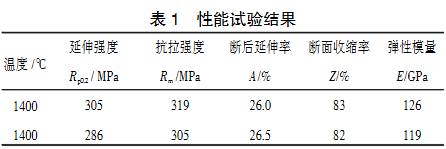

耐高溫能力,并獲取在高溫條件下的力學性能參數，選用2個?28mmx110mm的棒材為試驗件在抽真空、充氬氣保護環境下，將試驗件充電加熱至1400℃,完成力學性能試驗。試驗結果見表1。
(2)抗氧化涂層耐高溫試驗。為驗證抗鉭鎢合金表面抗氧化涂層的高溫耐受能力，選用板材試驗件,將其表面涂覆抗氧化涂層后,加熱至1400℃，并持續保溫30h,試驗后檢查,試驗件表面涂層未見明顯損壞。
(3)抗氧化涂層熱沖擊試驗。為驗證抗氧化涂層高溫?zé)釠_擊耐受能力，選用70mmx10mmx1mm規格的板材為試驗件，將其表面涂覆抗氧化涂層后,進行室溫至1400℃循環加熱,循環周期74s,循環次數1500次,試驗后檢查,試驗件表面涂層未見明顯損壞。
1.3內支撐結構設計及試驗

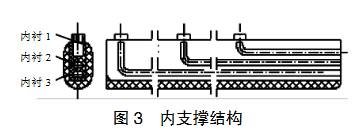

熱電偶偶絲在殼體內部的定位和固定主要靠內.支撐件實現。針對其實現的功能，對熱電偶的內支撐材料強度要求不高,但其必須有足夠的絕緣性和耐高溫性能。本文設計的無冷卻高溫?zé)犭娕純?nèi)支撐材料選用自行研制的高溫氧化鋁增韌陶瓷,基于整個熱電偶的裝配可行性對殼體內支撐進行分體結構設計，具體結構如圖3所示。
內支撐組件由3個高溫陶瓷件組成，為更好保護殼體表面抗氧化涂層，內支撐與殼體配合間隙較大，所有表面均作打磨拋光處理，裝配時所有配合間隙均用高溫膠填充。
2無冷卻高溫?zé)犭娕紡?qiáng)度計算
2.1靜強度計算
根據高溫?zé)犭娕荚诎l(fā)動機上的實際安裝條件,將其等效為1個懸臂梁結構,沿發動機徑向承受一定的均布?xì)鈩虞d荷,熱電偶承力殼體上最大徑應力為
式中:Mw為熱電偶承力殼體所受的彎矩;W為抗彎截面模量。
根據文獻[7]所述,測試受感部在發動機流道內受到的氣動載荷P為
式中:Cx為裕度系數，取為1.3;F為支桿迎風面積;K為絕熱指數,取為1.33;P"為來流總壓;ε(λ)為燃?xì)饷芏群瘮?shù)
式中:V為氣流速度;R為氣體常數，取為287.4J/.(kg.K)。
抗彎截面模量W可根據受感部承力殼體的橫截面幾何形狀和尺寸計算得出,即.
式中:I為慣性矩;ymax為中性軸至最遠點距離。
根據某核心噴管進口最大氣流工況，按照式(2)~(4)得出高溫?zé)犭娕加L(fēng)面所受的氣動載荷和殼體彎矩,根據熱電偶?xì)んw的具體幾何尺寸得到殼體的抗彎截面模量。帶人式(1)得出高溫?zé)犭娕紤?yīng)力最大點處于迎風面殼體根部,最大應力值σmax=17.1MPa。根據表1可知，高溫?zé)犭娕細んw具有足夠的靜強度裕度，滿足受感部設計要求。
2.2動強度計算
根據高溫?zé)犭娕荚诎l(fā)動機上的具體安裝條件,采用workbench軟件對高溫?zé)犭娕歼M(jìn)行固有頻率計算,前4階固有頻率計算結果見表2。
由文獻[7]可知,發動機穩態測試受感部的動強度校核應以固有頻率(3階內)與激振頻率差值是否大于25%作為主要判據,即
|Δƒ/ƒ|×100%≥25%
式中:ƒ為發動機轉子轉速對應頻率;△ƒ為發動機轉子轉速對應頻率與受感部自振頻率之差。
結合某核心機高、低壓轉子主要工況的工作轉速范圍，高溫?zé)犭娕记?階固有頻率的裕度均大于25%,滿足受感部設計要求。
3誤差分析
在發動機穩態參數測量中，高溫?zé)犭娕嫉臏y量誤差主要由速度誤差、輻射誤差和導熱誤差3部分組成。
3.1速度誤差
高溫燃?xì)獾乃俣日`差為.
式中:k=1.33;由于高溫?zé)犭娕紟в袦故?根據經驗.取熱電偶偶絲熱結點復溫系數r=0.95;Ma為狀態工況下高溫燃?xì)怦R赫數。將各值帶人式(6)得速度誤差σv=0.15%。
3.2輻射誤差
高溫燃?xì)鉁囟葴y量的輻射誤差估算為
式中:Kr為輻射修正系數,對于滯止式熱電偶,可取.為(28.6+3.2)×10-4+;Ti為測量端溫度,可近似為燃.氣流總溫T";P:為高溫燃?xì)饬黛o壓,根據燃?xì)饬魉俣群涂倝嚎傻?br />
將滯止室看作熱電偶溫度測量端，則根據復溫系數的定義，滯止室內壁溫度Tw可近似為
這里將滯止室看作裸漏測量端，總溫恢復系數r=0.86。將高溫燃?xì)饬髯畲蠊r條件代人式(7)得輻射誤差σr=0.014%。
3.3導熱誤差
根據樞軸的導熱原理,在氣流穩定狀態忽略高溫輻射換熱，熱電偶的導熱誤差與測量端長徑比有關。考慮偶絲沿軸線方向的傳熱，熱端為偶絲熱結點位置,冷端為偶絲進入殼體部分,偶絲外面穿套有直徑為1mm的絕緣套管，整個測量組件長徑比約為50,一般情況下當偶絲長徑比超過20~50,即認為導熱誤差可以忽略不計。
4無冷卻高溫?zé)犭娕脊こ虘?yīng)用

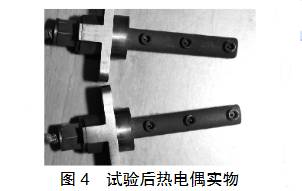

在某核心機加溫加壓試驗噴管進口布置2支無冷卻高溫?zé)犭娕?探針編號T7-1和T7-2,每支探針沿發動機徑向布置3個測點，分別標記為1、2、3,累計試驗時間3.5h。試驗后無冷卻高溫?zé)犭娕既鐖D4所示。對2支熱電偶測點通斷性和絕緣性進行檢查未發現異常，熱電偶?xì)んw未出現明顯損壞，在滯止室尖邊處抗氧化涂層輕微脫落,對殼體性能無影響。

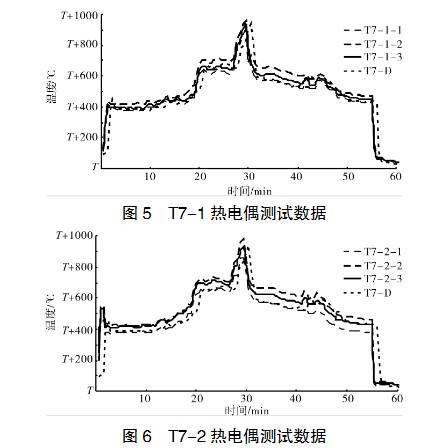

2支高溫?zé)犭娕荚诤诵臋C(jī)加溫加壓試驗性能錄取試車的測試結果如圖5、6所示。從圖中可見,熱電偶各測點溫度測試結果與同截面的機載熱電偶T7-D測試結果幾乎吻合,與發動機試驗狀態變化一致性較好，能夠真實地反映發動機噴管進口測試截面高溫燃?xì)鉁囟茸兓Ｓ捎诒疚乃O(shè)計熱電偶熱結點直接與燃?xì)饨佑|,與機載熱電偶結構形式相比，時間常數較小，因此對溫度變化響應較快。考慮到測試截面沿發動機徑向存在一定的溫度梯度以及熱電偶3個測點自身測量誤差，同一支熱電偶上3個測點溫度在發動機試驗中存在一定的差異。
5結論
通過本次某核心機噴管進口高溫?zé)o冷卻熱電偶設計試驗驗證及工程應用，可得出以下結論:
(1)本文設計的熱電偶承力殼體在1400℃高溫環境~下具有足夠的強度和抗熱沖擊能力,滿足高溫?zé)o.冷卻熱電偶的設計需求;
(2)熱電殼體強度計算表明,本文設計的高溫?zé)o冷卻熱電偶靜強度和動強度安全系數較高,滿足發動.機受感部設計要求;
(3)由于受當前條件所限,未對熱電偶進行高溫標定,按照經驗公式對高溫?zé)犭娕紲y量誤差進行綜合評估,滿足發動機試驗需求;
(4)發動機試驗結果顯示,熱電偶測試結果與機載熱電偶測試結果基本吻合,與發動機試驗狀態變化一致性較好，能夠真實地反映發動機噴管進口測試截面高溫燃?xì)鉁囟茸兓?br />
