熱式氣體質量流量計流速上下限范圍的確定介紹

     熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行測量。熱式氣體質量流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流體溫度，另一個傳感器維持高于流體溫度的恒溫差，.傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度T1;另一個傳感器自加熱到高于介質溫度T2，它用于感測流體流速，稱為速度傳感器。該溫度AT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2的溫度下降，若要使AT保持不變，就要提高T2的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理如下

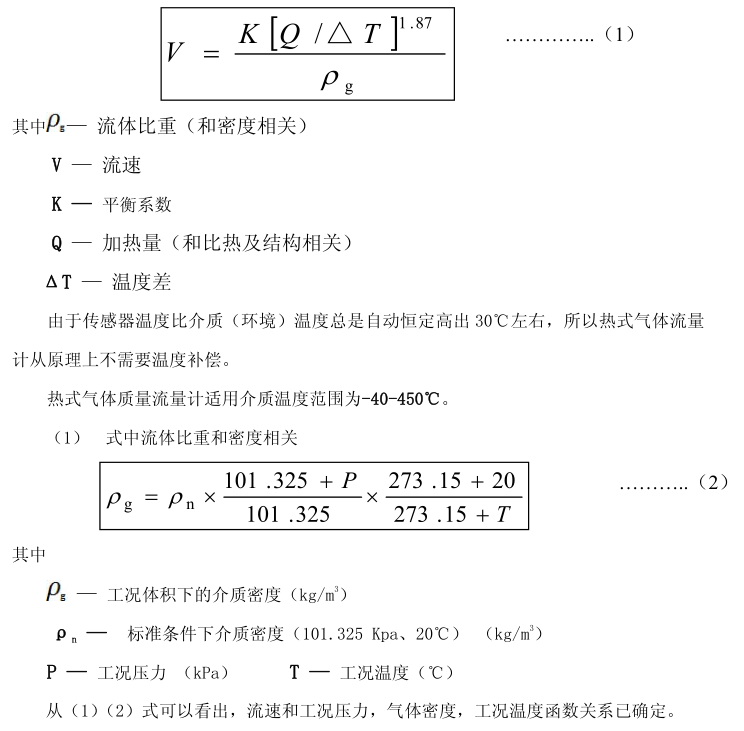

通過上式函數關系，恒溫差熱式氣體質量流量計不但不受溫度影響，而且不受壓力的影響，熱式氣體質量流量計是真正的直接式質量流量計，用戶不必對壓力和溫度進行修正。因此熱式氣體質量流量計有著很大的溫差范圍決定了有著較大的流速范圍，通過其穩定性實驗正常保證熱式氣體質量流量計測量精度情況下的流速范圍一般在0.5~100Nm/s。而我們通過多年的產品生產與現場應用實際情況經驗來看，對于選擇合適的流量比有著指導建議如下：

1. 熱式氣體質量流量計流量下限的確定:因為熱式氣體質量流量計下限能測量極低的流速,如0.1Nm/s,所以在選型中不必考慮下限。
2. 熱式氣體質量流量計流量上限的確定:一般選擇高一些為好，應有20%以上余量。因為實際流量容易估計錯誤。
3. 混合氣體量程:對于混合氣體，用戶應給出標方和混合氣體的摩爾比值(各種成份占總流量的百分比)，然后由廠家確定量程。一般用空氣來標定，然后乘以一個轉換系數。
4. 對于隔爆型熱式氣體質量流量計產品流量上限選擇要求最大流速最好小于17Nm/s
