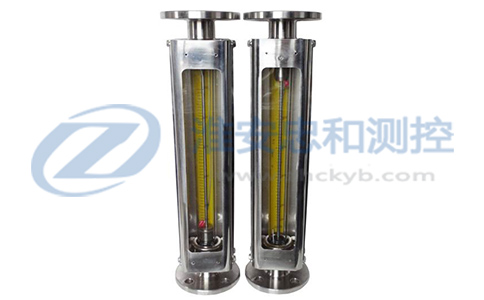

防護型不銹鋼玻璃轉子流量計

發布時間：2022-02-12 瀏覽次數：

LZB-BH型防護型不銹鋼玻璃轉子流量計主要用于測量管道內單相非脈動的液體、氣體介質的瞬時流量。應用于石油化工、醫藥食品、紡織輕工、環保水處理等工業與科研部門。防護型不銹鋼玻璃轉子流量計與介質接觸的部位主要材質是不銹鋼304，玻璃管采用高鵬硅質玻璃，其耐壓等級為0.4MPa~0.6MPa,正常耐溫在60℃以內，防護型的外殼主要防止用戶在使用時由于操作不當或者系統出現非正常情況下介質將玻璃管沖破而導致介質噴濺而發生安全事故。

防護型不銹鋼玻璃轉子流量計技術指標
1、公稱口徑：DN15 DN25 DN40 DN50 DN80 DN100
2、公稱壓力：0.4MPa 0.6MPa
3、精度等級：2.5級 4級
4、工作溫度：≤60℃
5、類型：隸屬于變面積式流量計
6、適用介質：氣體或者液體
防護型不銹鋼玻璃轉子流量計技術參數

型號		LZB-15BH	LZB-25BH	LZB-40BH	LZB-50BH	LZB-80BH	LZB-100BH
公稱通徑（mm）		DN15	DN25	DN40	DN50	DN80	DN100
測量范圍	液體 L/h	★6~60	40~400	160~1600	★160~1600	1~10m³/h	5~25m³/h
		★8~80	60~600	★180~1800	400~4000	1.6~16m³/h	★6~35 m³/h
		16~160	100~1000	250~2500	600~6000	★2~20m³/h	8~40 m³/h
		25~250	★160~1600	★300~3000	★800~8000	★3~25m³/h	★12~60 m³/h
		40~400		★400~4000	★1~10m³/h	★8~40m³/h	★16~80 m³/h
				★1~5m³/h	★4~16m³/h		★20~90 m³/h
				★1.5~6m³/h			★20~100 m³/h
							★50~120m³/h
	氣體 Nm³/h	0.25~2.5	★0.8~8	4~40	★6~60	50~250	★60~200
		0.4~4	1~10	★5~50	10~100	80~400	★80~400
		0.6~6	1.6~16	6~60	16~160	★50~500	★ 100~500
		★0.8~8	2.5~25	★7~70	★20~200	★60~600	120~600
		★1~10	★3~30	★8~80	★30~300		200~1000
			★4~40	★10~100	★50~250		★300~1500
					★80~400		★400~2000
							★500~2500
精度等級（±％）		4	2.5	2.5	2.5	2.5	2.5
工作壓力（MPa）		0.6	0.6	0.6	0.6	0.4	0.4

帶“★”號流量范圍均為特制流量范圍，需特殊訂貨

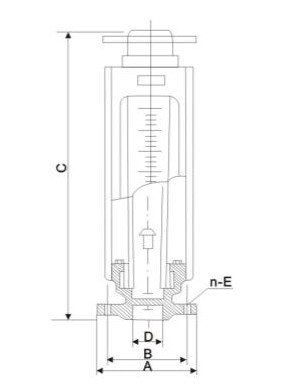

防護型不銹鋼玻璃轉子流量計外形尺寸

型號	尺寸
型號	A	B	C	D	n-E
LZB-15BH	Φ95	Φ65	470±2.5	Φ15	4*Φ14
LZB-25BH	Φ115	Φ85	470±2.5	Φ25	4*Φ14
LZB-40BH	Φ145	Φ110	570±3	Φ40	4*Φ18
LZB-50BH	Φ160	Φ125	570±3	Φ50	4*Φ18
LZB-80BH	Φ185	Φ150	660±3.5	Φ80	4*Φ18
LZB-100BH	Φ205	Φ170	660±3.5	Φ100	4*Φ18
