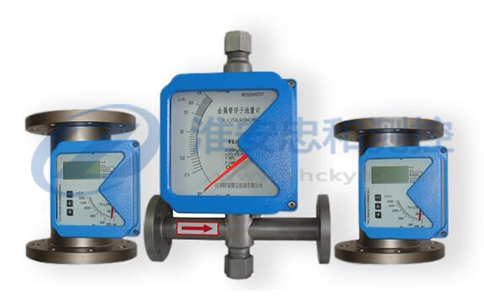

金屬轉子流量計

發布時間：2025-01-17 瀏覽次數：

ZHLZ系列金屬轉子流量計是基于浮子位置測量的一種變面積流量儀表，采用全金屬結構，具有結構簡單、體積小、壓損小、量程比大（1:10）、工作可靠、適用范圍廣、測量精度好、具有耐高溫、耐高壓、安裝方便等特點； ZHLZ系列金屬轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型（ZHLZZ-）和電遠傳型（ZHLZD-）、普通型流量傳感器，儀表材料為1Cr18Ni9Ti、防腐型為1Cr18Ni9Ti內襯PTFE。如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應與對應的流量計材質相同。金屬轉子流量計廣泛應用于各行業復雜、惡劣環境下對小流量、低流速的各種苛刻介質條件下的流量進行測量與過程控制。
金屬轉子流量計主要技術參數
（1）基本型（就地指示式）
測量的介質：液體；氣體
測量范圍：水（20℃） 2.5-150000L/h
空氣（20℃，0.1013MPa）0.07-4000Nm³/h
量程比：10:1（最大與最小流量）
精度：1.5級 2.5級
工作壓力：≤4MPa
工作溫度：-20～300℃（氟塑料襯里-10～80℃）
環境溫度：-40～80℃
介質粘度：DN15 ≤5mPa.S
DN25~DN150 ≤250mPa.S
過程連接：法蘭，衛生型卡箍或按用戶提供
安裝方式：垂直安裝；水平安裝（水平安裝無卡盤安裝與襯四氟型）
管體材質：1Cr18Ni9Ti；316L ；304內襯PTFE等
蒸汽夾套頭：法蘭DN15 PN1.6，或按用戶提供
儀表總高度：標準250mm
法蘭標準：HG/T20592；其它要求的可訂制
（2）遠傳裝置（就地指示式帶遠傳）
①KW5-1角位移變送器
基本誤差：1.5%F.S
輸出信號：標準型4～20mA；0~10mA；HART協議
負載阻抗：350Ω
電源電壓：24VDC 220VAC 鋰電池
環境溫度：-20～80℃
出線口：M20×1.5
防爆標志：ExdiiCT6
②ESK-HD變送器
電源影響：<0.1%(不含數字分辨率[70μA)
負載影響：<0.1%(不含數字分辨率[70μA)
電流損耗：4～21.6mA，相對于測量值的0%
負載阻抗：0～800ohm
工作電壓：12.8～30VDC
二線制Rext[KΩ]=（供電電源[V]~12V）/22mA
輸出信號：4～20mA
環境溫度：-25～80℃
出線口：M20×1.5
防爆等級：ExdiiCT6（防爆證書編號：CNEx23.2895X）

ZHLZ系列金屬轉子流量計不同口徑的參考流量范圍：

通徑（mm）	流量范圍			壓力損失kPa
	水L/h		空氣m³/h	常規型	防腐型
	常規型	防腐型	常規型，防腐型	常規型	防腐型
DN15	2.5～25	---	0.07～0.7	6.5	5.5
	4.0～40	2.5～25	0.11～1.1	6.5	5.5
	6.0～60	4.0～40	0.18～1.8	6.6	5.6
	10～100	6.3～63	0.28～2.8	6.6	5.6
	16～160	10～100	0.40～4.0	6.8	5.8
	25～250	16～160	0.7～7.0	7.2	6.1
	40～400	25～250	1.0～10	8.6	7.3
	60～600	40～400	1.6～16.0	11.1	7.3
DN20	40～400	40～400	0.7～7.0	8.6	6.1
	60～600	60～600	1.2～12	11.1	7.3
	100～1000	100～1000	1.8～18	11.1	7.3
DN25	100～1000	60～600	3～30	7.0	5.9
	160～1600	100～1000	4.5～45	8.0	6.0
	250～2500	160～1600	7～70	10.8	6.8
	400～4000	250～2500	11～110	15.8	9.2
DN32	160~1600	160~1600	3.0~30	8.0	6.0
	250~2500	250~2500	5.0~50	10.8	6.8
	400~4000	400~4000	7.5~75	15.8	9.2
	600~6000	600~6000		16.5	12.0
DN40	500～5000	---	12～120	8.0	6.5
DN40	600～6000	----	16～160	11.0	6.8
DN50	630～6300	400～4000	18～180	8.1	6.8
	1000～10000	630～6300	25～250	11.0	9.4
	1600～16000	1000～10000	40～400	17.0	14.5
DN65	1200~12000	1200~12000	18~180	8.2	6.9
	1600~16000	1600~16000	30~300	8.2	6.9
	2500~25000	2500~25000	37~370	15.5	11.9
DN80	2500～25000	1600～16000	60～600	8.1	6.9
DN80	4000～40000	2500～25000	80～800	9.5	8.0
DN100	6000～60000	4000～40000	100～1000	15.0	8.5
DN125	10000~100000	10000~100000	300~3000	42.0	38.5
DN125	12500~125000	12500~125000		45.0	42.0
DN150	20000～100000	10000~100000	600～3000	45.0	42.0
DN150	30000~150000	25000~125000		60.0	58.0

備注：以上流量表中未被列入的流量范圍正常均可訂制，具體訂制請電話聯系！
金屬轉子流量計選型：

代號	測量管結構
ZH-LZ50	下進上出
ZH-LZ51	下進上橫出
ZH-LZ52	下橫進上橫出
ZHLZ53R	水平安裝-右進左出（無襯四氟）
ZH-LZ53L	水平安裝-左進右出（無襯四氟）
	代號	接液材質
	R1	1Cr18Ni9Ti
	R2	316L
	RP	304+PTFE
		代號	管道口徑(公稱內徑)
		DN15	15
		DN20	20
		DN25	25
		DN32	32
		DN40	40
		DN50	50
		DN65	65
		DN80	80
		DN100	100
		DN125	125
		DN150	150
		DN200	200
			代號	附加結構
			無
			T	夾套型
			Z	阻尼型
			G	高溫型
			Y	高壓型
				代號	指示器形式代碼組合
				M1	就地指示器，機械指示瞬時流量
				M2	供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
				M3	供電型，無機械指示，液晶顯示瞬時/累積流量
					代碼	供電方式
					無	只限M1指示器
					A	220VAC，4~20mA輸出
					B	電池供電，無輸出
					C	24VDC，二線制供電，4~20mA輸出
					D	24VDC，三、四線制供電，4~20mA輸出
						代號	表頭
						l	方型殼體
						d	圓殼體（隔爆）
							代號	報警或脈沖輸出
							無	無報警或脈沖輸出
							K1	上限報警或脈沖輸出
							K2	下限報警或脈沖輸出
							K3	上、下限報警或脈沖輸出

注：大眾對金屬轉子流量計有不同的稱呼，如：金屬管轉子流量計、轉子流量計、金屬管浮子流量計、金屬浮子流量計、浮子流量計等，其功能原理都是一樣的。

金屬轉子流量計選型及安裝注意事項：

正確選用金屬轉子流量計及附加結構，對于系統的穩定運行及測量精度至關重要。在流量計的選型及安裝中應特別注意以下幾點：

1)對于遠傳輸出型智能型金屬轉子流量計的選用，要選擇適合使用場所防爆類型要求的流量計；安裝時還應注意儀表上電后的外殼緊固及接線口的密封，以達到防爆、防護、防侵蝕的要求。

2)對于被測介質溫度過高(>220℃)或過低的場所，通常要對流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器---指示器正常工作的環境溫度，應選擇高溫指示器；

3)對于有些需采取保溫或冷卻的被測介質，要選擇夾套型流量計。標準LZ50智能型金屬轉子流量計的伴熱或冷卻接口采用DIN2501 DN15 PN1.6 法蘭連接,如需其它法蘭或螺紋連接，定貨時請注明。

4)對于流量計入口介質的壓力不穩，尤其用于氣體的測量，為保證精度和使用壽命，應選用阻尼結構。

5)對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構，高壓型采用HG20595-97 RF帶頸對焊鋼制管法蘭。如采用其它標準，定貨時請注明。

6)流量計安裝時要保證測量管的垂直度優于5%，且應加裝旁路，便于維護和清洗而不影響生產。

7)安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段；如介質中含有鐵磁性物質，應在流量計前安裝磁性過濾器。（見磁過濾器及直管段外形尺寸圖）

8)測控系統中的控制閥，應安裝在流量計的下游。用于氣體測量時，應保證工作壓力不小于流量計壓損的5倍，以使流量計穩定工作。

9)安裝流量計前，應將管道內焊渣吹掃干凈；安裝時要取出流量計中的止動元件；安裝后使用時，要緩慢開啟控制閥門，避免沖擊損壞流量計。

10)對于LZ50標準型、LZ53水平安裝型智能型金屬轉子流量計可以選擇內置磁過濾器。內置磁過濾器的LZ50標準型的總高為350mm。

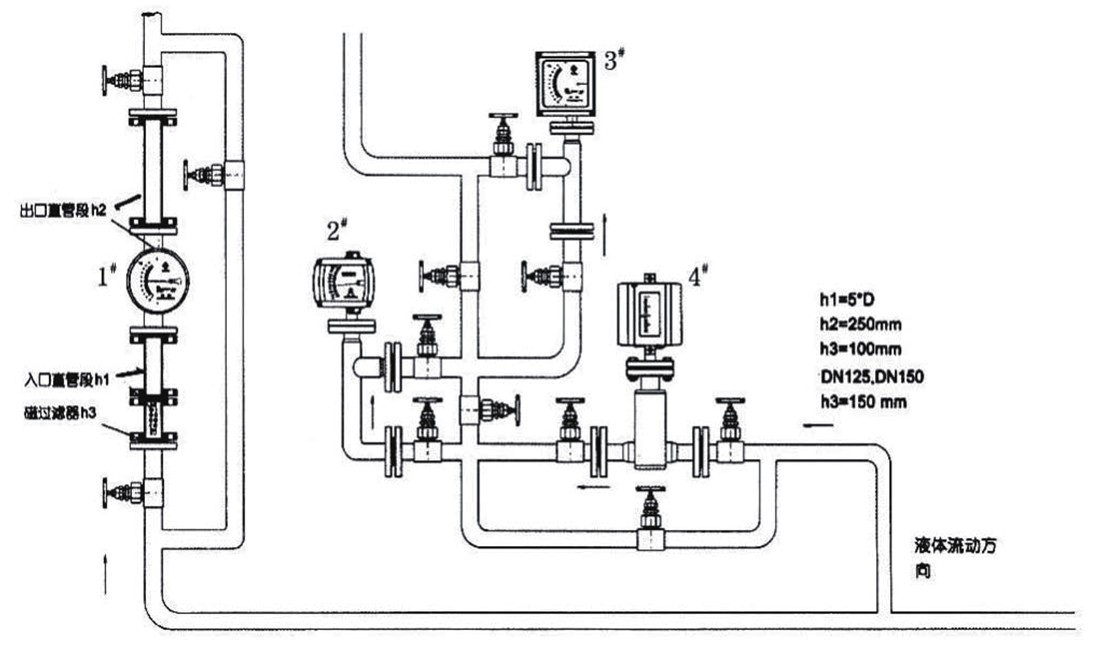

金屬轉子流量計安裝方式示意圖：

金屬轉子流量計分類：
金屬轉子流量計根據安裝方式分：垂直安裝型金屬轉子流量計于水平安裝型金屬轉子流量計；按照連接方式分：法蘭安裝式金屬轉子流量計、螺紋連接式金屬轉子流量計、衛生型卡盤連接式金屬轉子流量計、微小型金屬轉子流量計
